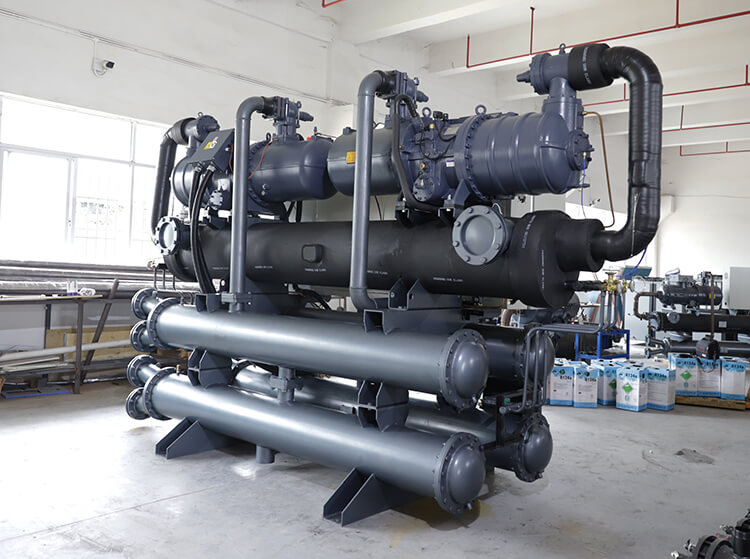

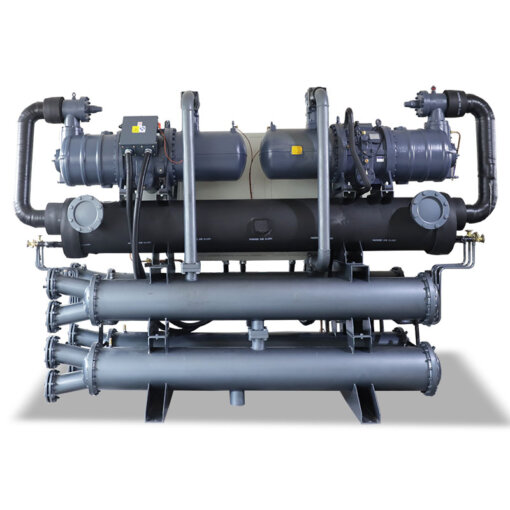

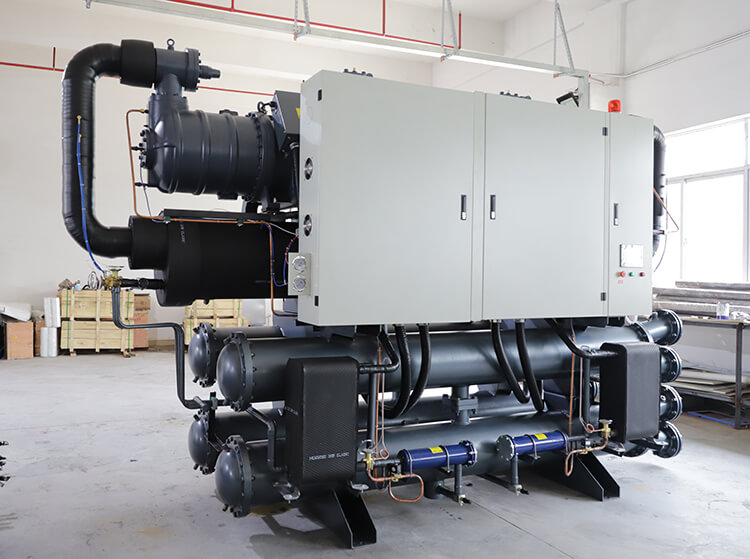

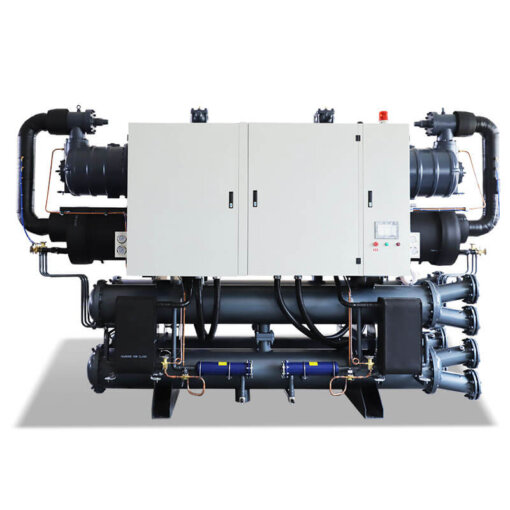

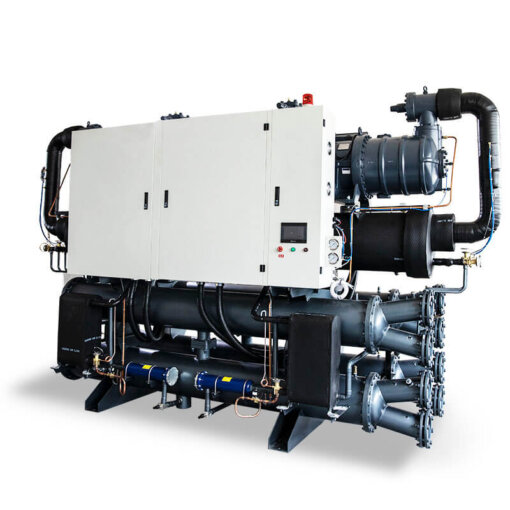

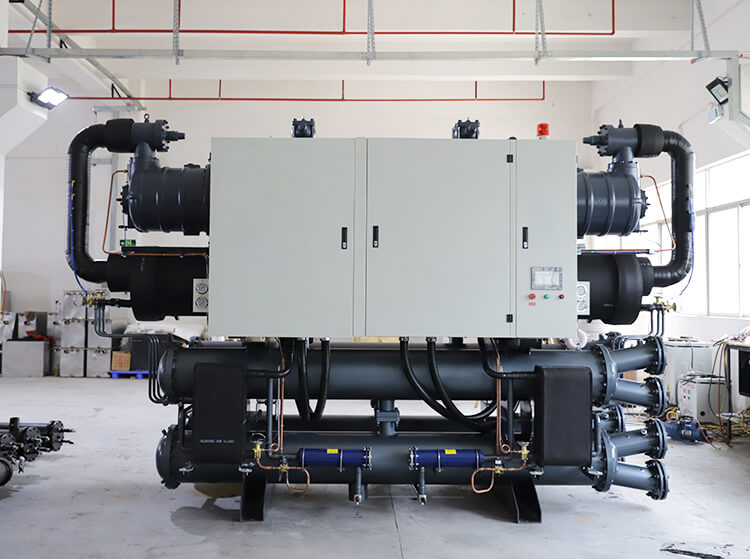

全热回收机组

全热回收机组适合使用在需要冷冻水又同时需要热水的工艺生产中。机组制取冷水时同时回收热量制取热水。制取的冷水用于生产工艺中的需要冷却工艺使用，制取的热水用于生产工艺中的需要加热工艺使用。此机组广泛应用于需要冷热同供的特殊行业。

全热全冷回收机组采用国际知名品牌螺杆压缩机，配套优质高效能铜管制作冷凝器，蒸发器及世界控制元件，使机组具备体积小、噪音低、能量大、寿命长、操作简便等优点，其优美精巧的外形设计和可靠稳定的高效能品质在同类产品中出类拔萃！

特点：

1)压缩机采用国际品牌，新型高效螺旋转子压缩机，比一般压缩机效能高出20%—30%，并获得欧美多国专利和ISO9001国际品质认证。

2)高效率控制5：6专利非对称转子齿型。

3)容量控制可采用四段式（—75%—50%—25%）或三段式（100—66%—33%）及无段式控制系统。

4)采用高效率矽钢及特殊槽型设计，并配备内外全向式设计冷却流道，使压缩机马达在任何负载下均可发挥更高效率。

5)独特内建式油压系统，无须油泵也保证压缩机维持更佳润滑效果。

6)油分离器采用双层过滤方式，滤油效果佳，热交换器可发挥更大能力。

7)高效率、低噪音、低震动。

8)机组控制系统采用进口德国西门子PLC程控器，人机界面配置液晶大屏幕触摸屏，实现智能人机对话。

9)系统设有电机过载、短路保护、过热、高压、低压、压缩机延时启动保护、水流保护等功能，机组运行安全可靠；

10）系统整体集成外部运行件的连锁控制，方便系统的稳定高效运行，减少客户的安装量及控制系统的重复制作

机组的使用范围

全热回收机组机型主要分为以下四种使用情况。

种为使用冷冻水温在7℃以上，热水温度在60℃以下的机组。

第二种为使用冷冻水温在7℃以上，热水温度在60℃以上80℃以下的机组。

第三种为使用冷冻水温在7℃以下-10℃以上，热水温度在60摄氏度以下的机组。

第四中为使用冷冻水温在7℃以下-10℃以上，热水温度在60摄氏度以上80℃以下的机组。

以上使用范围区间内的使用情况都可以满足。但相应机型不可以超出使用范围。其主要原因是压缩机的使用范围和系统的配置调节决定的。

机组的流程说明

     全热全冷回收机组的流程分为冷冻水流程，热水流程，冷却水流程。

1） 全热全冷回收机组的冷冻水流程

全热回收机组冷冻水流程是：由冷冻水泵将冷冻水箱内的水抽出进入到机组蒸发器,由蒸发器对进入的水进行冷冻，冷冻后的低温水进入到需要冷冻的使用设备。

但考虑到机组的蒸发器所需要的冷冻水循环量会大于使用设备的流量，故从蒸发器冷冻完成的冷冻水分为二路，一路进入到需要冷冻的使用设备，还有一路进入到冷冻水箱。进入冷冻水箱的冷冻水是为了保证使用设备的正常流量，故而是需要对此进行调节的，即机组蒸发器出来的冷冻水进入水箱部分的管路上要安装调节阀门。

进入到使用设备的冷冻水对使用设备进行降温后回流到冷冻水箱，进入到冷冻水箱的水与旁通到冷冻水箱的水进行混合后由冷冻泵送入到制冷机组蒸发器进行下一次的制冷循环。

2） 全热全冷回收机组的热水流程

全热回收机组热水流程是：由热水泵将热水箱内的水抽出进入到冷冻机组热回收器。由热回收器对进入的水进行加热，加热后的高温水进入到需要加热的使用设备。

但考虑到机组正常工作时热水所需要的循环量会大于使用设备的流量，故从热回收器加热完成的热水分为二路，一路进入到需要加热的使用设备，还有一路进入到热水箱。进入热水箱的热水由于为了保证加热使用设备的正常流量，故而需要对此进行调节，即机组热回收器出来的热水进入热水箱的管路上需要安装调节阀门。

进入到使用设备的热水对使用设备进行升温后回流到热水箱，进入到热水箱的水与旁通到热水箱的水进行混合后由热水泵送入到制冷机组热回收器进行下一次的制热循环。

3） 全热全冷回收机组的冷却水流程

全热回收机组冷却水流程是：由冷却泵将冷却塔内的水抽出进入到冷冻机组冷凝器。对冷凝器进行降温后回到冷却塔的冷却循环。

机组的控制逻辑说明

  1）机组制冷制热都未达到设定要求的控制:PLC系统检测制冷系统的电源及系统内部保护有无故障,在无故障的情况下PLC系统在手动操作的情况下投入使用，控制系统在投入使用的同时持续监测机组及外围保护是否有跳脱,如有故障停止相应的故障设备（如有连锁逻辑相应的设备也停止运行）并输出故障界面。机组运行投入的循序为：冷冻循环泵，热水循环泵，全热全冷回收机组。机组运行至设定条件全部达到或部分条件达到的情况下自动停机或运行另外的控制程序。

     2）全热全冷回收机组在运行过程中出现制冷不足制热达到设定要求的控制逻辑:机组在运行过程中优先检测故障，在无故障的情况下PLC系统在手动操作的情况下投入使用（机组已经投入使用的情况下不需要手动投入使用操作），控制系统在投入的同时持续监测机组及外围保护是否有跳脱。如有故障停止相应的设备（如有连锁逻辑相应的设备也停止运行）并输出故障就界面。系统设备正常的情况下运行的顺序为：冷冻循环泵，热水循环泵，散热循环泵，根据冷却水温度判定是否运行冷却塔风机，全热全冷回收机组。机组运行至设定条件全部达到或部分条件达到的情况下自动停机或运行另外的控制程序。

     3）全热全冷回收机组在运行过程中出现制热不足制冷达到要求的控制:机组在运行过程中优先检测故障，在无故障的情况下PLC系统在手动操作的情况下投入使用（机组已经投入使用的情况下不需要手动投入使用操作），控制系统在投入的同时持续监测机组及外围保护是否有跳脱。如有故障停止相应的设备（如有连锁逻辑相应的设备也停止运行）并输出故障就界面。例如：冷冻水设定温度为10℃（可设定），控制温度下限设定为7℃（可设定），当冷冻水箱的温度达到10℃时如果加热还需要进行，这时机组的冷冻水温度下限自动运行为7℃，冷冻水温度到达7℃时加热温度如果还不达到要求。机组停止运行并输出电加热信号或蒸汽加热信号

4） 热水与冷却水塔切换的控制逻辑:当热水温度达到设定温度上限而机组还需要制冷运行时,机组投入冷却水系统对机组进行散热。散热水泵的运行根据热水温度的上限（63℃）运行 ，即当热水的温度达到上限温度并有上升趋势的时候散热水泵投入运行，当热水温度达到设定温度（62℃）并有下降趋势时散热水泵停止运行。在此过程中冷却塔风机的开启根据冷却水温度（30℃±2℃）的条件运行。
